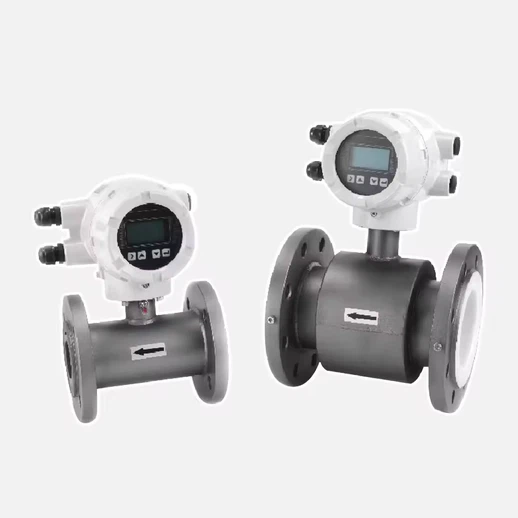

IP65/IP68 مقياس التدفق الكهرومغناطيسي المتكامل

IP65/IP68 مقياس التدفق الكهرومغناطيسي المتكامل

- لا تتأثر القياسات بالتغيرات في كثافة السوائل واللزوجة ودرجة الحرارة والضغط والموصلية.

- مكونات التدفق دون عائق في أنبوب القياس، لا يوجد فقدان للضغط، متطلبات منخفضة لمقاطع الأنابيب المستقيمة؛

- القطر الاسمي للسلسلة DN3-DN3000. هناك العديد من الخيارات لبطانة المستشعر والمواد الكهربائية؛

- يعتمد المحول وضع الإثارة الجديد، واستهلاك منخفض للطاقة، ونقطة الصفر المستقرة والدقة العالية. يمكن أن يكون نطاق التدفق 1500:1؛

- يمكن دمج المحول أو فصله عن المستشعر؛

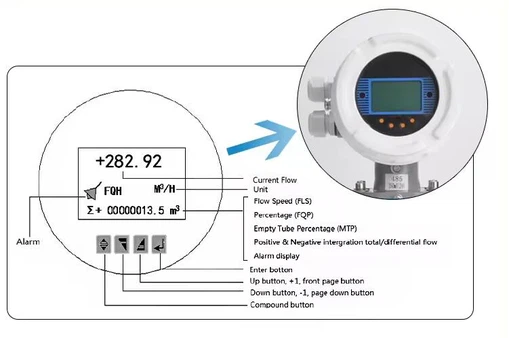

- يعتمد المحول معالجًا دقيقًا عالي الأداء 16- بت، وشاشة 2X16LCD، وإعدادات معلمات مريحة وبرمجة موثوقة؛

- يمكن استخدام الأدوات المقاومة للانفجار في الأماكن المقاومة للانفجار؛

- يستخدم المحول تقنية التركيب السطحي (SMT) مع وظائف الاختبار الذاتي والتشخيص الذاتي؛



عرض المنتج

01.

يحتوي مقياس التدفق على أكبر مجموعة من البطانات والأقطاب الكهربائية والأحجام في الصناعة جنبًا إلى جنب مع التشخيص القياسي لتلبية احتياجات حتى تطبيقات العمليات الأكثر تطلبًا.



02.

يوفر مقياس التدفق أعلى دقة قياس وتشخيصات محسنة. توفير قياس تدفق موثوق به في قطاعات مثل الكيماويات والطاقة والنفط والغاز واللب والورق والمعادن والتعدين





عرض التفاصيل

تصميم وحدات،

من السهل لخدمة ما بعد البيع

مادة تبطين:

مطاط الكلوروبرين (CR)

فلوروكربون السيليكون (FVMQ)

بولي تترافلوروإيثيلين (PTFE)

إلخ



الجسم والشفة

الصلب الكربوني

ss304

ss316 اختياري

القطب:

316L

هاستيلوي ب (HB)

هاستيلوي سي (HC)

التيتانيوم (تي)

إلخ



اسم	مقياس الجريان الكهرومغناطيسي
نموذج	YPT124B٪7b٪7b1٪7d٪7d
القطر الاسمي	3-3000ملم
نطاق السرعة	0-10m/s
دقة	±0.5%R، ±1%R ( < DN20)
الموصلية المتوسطة	أكبر من أو يساوي 5 ميكرو سيميز/سم، الموصلية الفعلية أكبر من أو يساوي 30 ميكرو سيميز/سم
الضغط الاسمي	1.0ميجا باسكال	1.6 ميجا باسكال	2.5 ميجا باسكال	4.0ميغاباسكال
	الاسم المميز15-DN800	الاسم المميز15-DN800	الاسم المميز15-DN600	الاسم المميز15-DN50
درجة حرارة البيئة	المستشعر	0 درجة - +80 درجة أو -25 درجة - +120 درجة أو +70 درجة - +250 درجة
	دمج النوع	-10 درجة - +55 درجة
أعلى المتوسطة درجة حرارة	دمج النوع	+80 درجة
	نوع منفصل	بطانة مطاطية من الكلوروبرين CR (CR)		+80 درجة
		بطانة بولي تترافلوروإيثيلين (F4)		+120 درجة
		بطانة مهذبة (F46)		+120 درجة
		تفلون (بفا)		+180 درجة
		مطاط الفلوروسيليكون (FVMQ)		+250 درجة
إشارة الخرج	4-20 مللي أمبير، النبض/التردد 2 كيلو هرتز (الافتراضي)، 5 كيلو هرتز (الحد الأقصى)
حجم مدخل الكابل	M20*1.5 (موصل نايلون قياسي مقاوم للمياه، موصل معدني اختياري مقاوم للانفجار)
مصدر التيار	110/220 فولت تيار متردد (100-240VAC)، 50 هرتز/60 هرتز؛ 24 فولت تيار مستمر ± 10%
تبديد الطاقة	أقل من أو يساوي 15VA
اتصال رقمي	RS-485، يدعم بروتوكول Mudbus القياسي؛ جي بي آر إس
الأرض إشارة مادة القطب	الفولاذ المقاوم للصدأ 316L، هاستيلوي C، هاستيلوي B، تيتانيوم، تنتالوم، بلاتينيوم
شكل عمود كهربائي	الاستيفاء، استقراء القطب بحاجة إلى تخصيص
عدد الأقطاب الكهربائية	التكوين القياسي 3-4 أقطاب كهربائية (قطبان قياس بالإضافة إلى قطب تأريض)، وفقًا لتكوين العيار
شفة القياسية	تتوافق مع GB9119 الدولي (تخصيص حسب طلب العميل)
مادة شفة	هناك حاجة إلى تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ
مادة حلقة التأريض	الفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ الذي يحتوي على الموليبدينوم، وما إلى ذلك
	الاسم المميز12-DN450	الفولاذ المقاوم للصدأ 1 Cr18Ni9Ti (الفولاذ المقاوم للصدأ الأوستنيتي العادي SUS321)
مواد الإسكان	هناك حاجة إلى تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ
مستوى الحماية	نوع الجسم منفصل		IP68، IP65
	دمج النوع		آي بي 65
الفاصل الزمني/طول السلك (نمط جسم منفصل)	خط توصيل التكوين القياسي 10 م، اختياري 15 م، 20 م، 25 م، 30 م

قبول تخصيص OEM ، وتخصيص مقياس التدفق متعدد اللغات.

تم استخدام مقياس التدفق الكهرومغناطيسي في جميع الصناعات لأكثر من 60 عامًا. تنطبق هذه العدادات على جميع السوائل الموصلة، مثل: المياه المنزلية، والمياه الصناعية، والمياه الخام، والمياه الجوفية، ومياه الصرف الصحي في المناطق الحضرية، ومياه الصرف الصناعي، واللب المحايد المعالج، وملاط اللب، وما إلى ذلك.





شركتنا

خط الإنتاج والتفتيش والتعبئة

يمكن أن يُطلب من جهاز الإرسال توفير تيار اختبار محدد يتراوح بين 4.0 و20.0 مللي أمبير.

عرض المزيد

يمكن إصدار أمر لجهاز الإرسال لتوفير تردد اختبار محدد يتراوح بين 0.1 و5000 هرتز

عرض المزيد

مجمع مفتوح بسحب 24 فولت تيار مستمر أو مجمع مفتوح معزول غلفانيًا (اختياري)

عرض المزيد

قابل للتعديل بين {{0}}.0 و9.9%Qmax. أقل من القيمة المحددة، يتم توجيه الإخراج إلى مستوى إشارة معدل التدفق الصفري.



عرض المزيد

0-100% رطوبة نسبية إلى 150 درجة فهرنهايت (65 درجة )، غير متكثفة.

عرض المزيد

قابل للتعديل بين 0.1 و99 ثانية.

عرض المزيد



مجموعة تدفق :
القطر (مم)	نطاق التدفق (م 3 / ساعة)
	الحد الأدنى لنطاق التدفق (m³/h)	نطاق التدفق الموصى به (m³/h)	نطاق التدفق العلوي (m³/h)
10	0.028~0.25	0.14-1.4	1.4-2.8
15	0.064~0.6	0.3-3.0	3-6
20	0.13~1.13	0.5-5.0	5-11
25	0.176~1.6	0.8-8.0	8-17
32	0.2895~2.5	1.4-14	14-29
40	0.4524~4.0	2-20	20-45
50	0.707~6.0	3.5-35	35-70
65	1.195~10	6-60	60-120
80	1.81~16	9-90	90-180
100	2.83~25	14-140	140-280
125	4.42~40	22-220	220-440
150	6.36~60	32-320	320-630
200	11.3~100	56-560	560-1130
250	17.7~160	88-880	880-1700
300	25.45~250	127-1270	1270-2500
350	34.6~300	173-1730	1730-3500
400	45.2~400	226-2260	2260-4500
450	57.3~500	286-2860	2860-5700
500	70.7~600	350-3500	3500-7000
600	102~800	1000~4000	4000-10100
700	139~1200	500-5000	5000-14000
800	181~1600	900 9000	9000-18000
900	229~1600	1145~11450	11450-23000
1000	283~2000	1410-14100	14100-28000
