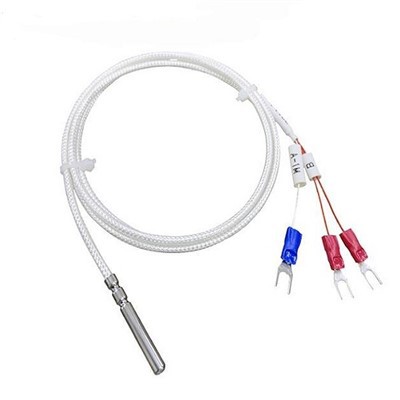

مستشعر درجة الحرارة المرن المختوم RTD Pt100

مستشعر درجة الحرارة المرن المختوم RTD pt100

مستشعر درجة الحرارة RTD PT100 هو كاشف درجة حرارة مقاوم يعتمد على البلاتين (عنصر Pt100، 100Ω عند 0 درجة). يقيس درجة الحرارة عن طريق تغير المقاومة الكهربائية مع درجة الحرارة.

تم تصميم الهيكل المرن المغلق للتركيب في البيئات الصناعية الاهتزازية أو ذات المساحات الضيقة، حيث لا يمكن استخدام المسبار الصلب.

العنصر Pt100 (Rtd). عادة ما تكون مغلفة فيدقق(أنبوب معدني) أو غيرها من المساكن الواقية.

انمستشعر درجة الحرارة RTDيميل إلى أن يكوندقة أعلىواستقرارمن أجهزة استشعار درجة الحرارة الأخرى مثل المزدوجات الحرارية أو الأشعة تحت الحمراء، على الرغم من أن وقت الاستجابة أبطأ عادةً للتغيرات في درجات الحرارة.

تصاميم مععنصر Pt100 المكشوف (RTD).يمداستجابة أسرع لدرجة الحرارة.

A بي تي 100 آر تي دي مع أ3 بناء سلك الرصاص هو واحد منالتصميم الأكثر استخدامًابسبب القدرة على توفير توازن ممتاز بين الدقة والثبات وسهولة الاستخدام والمتانة.

الأداة تصفية البحثعلى← غادرتوفر الصفحة الفرصة لتحديد تفاصيل منتج RTD الأكثر ملاءمة لتطبيقك بسرعة.



Tدرجة الحرارة التشغيلالنطاق هو-90إلى 500 درجةF (-70إلى 260 درجة)

3-سلكPt100 (بلاتين 100 أوم)الفئة أاستشعار درجة الحرارة عنصر تصميم مغطى بتركيبات من الألومنيوم.

تركيب السطحتم تصميمه لنقل درجة الحرارة بسرعة حيث يبلغ سمك منطقة التثبيت 0.065 بوصة (أكثر قليلاً من 1/16 بوصة أو 1.6 مم). التصميم عبارة عن علم لليد اليسرى بطول 5/16 بوصة (.312 بوصة) × عرض 1/2 بوصة (.500 بوصة) مع فتحة تثبيت مقاس .114 بوصة للمسمار رقم 4. يمكن زيادة الفتحة للبراغي والمسامير الأكبر حجمًا.

انتقاللسلك الرصاصعبارة عن إيبوكسي عالي الحرارة يصل سمكه إلى 40 بوصة (1 متر).500 F (260 C)سلك معزول بتصنيف PFA (الفلوروبوليمر البلاستيكي).

بناء الأسلاكعبارة عن 3 موصلات سلكية عارية مصنوعة من 26 سلكًا مجدولة (7 جدائل من 34 جيجا) من النحاس المطلي بالنيكل. كل من الموصلات الثلاثة معزولة بشكل فردي بمادة PFA، والأسلاك الثلاثة ملتوية معًا ومحمية بسترة PFA الشاملة. القطر الخارجي الإجمالي هو .072 بوصة (1.8 ملم)

رمز اللونهو 2 أسود 1 أحمر على السلك الداخلي مع سترة بيضاء شاملة وموصل أبيض.

اتصال الصكهو موصل ذكر مصغر ذو 3 سنون مع نطاق درجة حرارة يبلغ-40 إلى 400 درجة فهرنهايت (-40 إلى 200 درجة).موصل التزاوج هو رقم الجزءRTD-FEMX-CON-FP-X-MPCT

يوفر التصميم درجة حرارة سطحية دقيقة وسريعة وآمنة بالإضافة إلى مناعة التداخل الكهربائي للتطبيقاتطبي،الطاقة البديلة,أشباه الموصلاتوتوليد الطاقة والفضاء والجيش والدفاع وإلكترونيات الطاقة وبناة الآلات لمعالجة البلاستيك والأتمتة الصناعية وغيرها من الصناعات.

مخصصة من نوع KNJET الحرارية استشعار درجة الحرارة النوع: ك/ي/PT100/PT1000/Cu50... قطر وطول المسبار مادة التحقيق حجم الخيط المواد وطول سلك الرصاص



المعلمات التقنية:

نوع المستشعر: PT100 (الفئة أ/ب)

الدقة: ±0.15 درجة/±0.3 درجة

نطاق درجة الحرارة: -50 درجة إلى +250 درجة / +400 درجة اختيارية

مادة المسبار: SS304 / SS316

قطر أنبوب الحماية: 3 مم / 4 مم / 6 مم / 8 مم

طول الإدخال: 50 مم - 3000 مم

نوع الكابل: PTFE / السيليكون / الألياف الزجاجية

فئة الحماية: IP65 / IP67

الاتصال: M8 / M10 / G1/4 / خيط NPT

البناء المرن

غمد مرن مضفر من الفولاذ المقاوم للصدأ أو مسبار محمي بزنبرك-.

تركيب قابل للانحناء في مساحة محدودة

حماية ضد-الاهتزاز

تصميم مختوم

مستوى الحماية IP65/IP67

مانع للرطوبة-محكم لغلق الكابل

مناسبة للبيئات الرطبة والخارجية



التطبيقات الصناعية

مراقبة درجة حرارة نظام التدفئة والتهوية وتكييف الهواء (HVAC).

قياس درجة حرارة الزيت الهيدروليكي

معدات تجهيز الأغذية

التحكم في درجة حرارة الأنابيب الكيميائية

مراقبة تحمل الآلات الصناعية

الإدارة الحرارية لبطارية تخزين الطاقة
