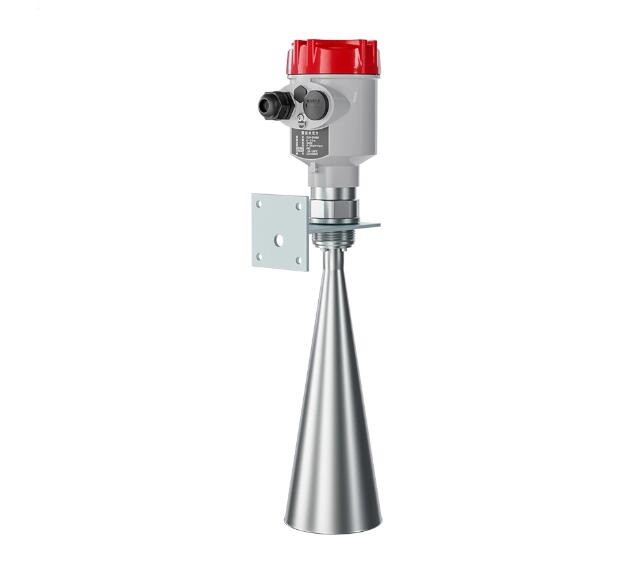

جهاز قياس مستوى الرادار عالي التردد بشاشة رقمية
جهاز قياس مستوى الرادار بشاشة رقمية
دقة 1.0% مقياس مستوى الرادار
جهاز قياس مستوى الرادار مزود الطاقة 24 فولت تيار مستمر
الإخراج: 4-20 مللي أمبير / نبضة / RS485 / HART
الوصف
جهاز قياس مستوى الرادار بشاشة رقمية
معلومات اساسية:
| اسم المنتج: | جهاز قياس مستوى الرادار بشاشة رقمية/جهاز إرسال |
| انتاج : | 4-20مللي أمبير/نبضة/RS485/هارت |
| وزن : | 10 كجم لكل فرد |
 |
 |
| نظرة عامة على المنتج:
جهاز YCM270 هو جهاز قياس مستوى رادار HF 26G بمسافة قصوى تبلغ 30 مترًا. تم تحسين الهوائي بشكل أكبر، كما يسمح المعالج الدقيق السريع الجديد بتحليل الإشارة بمعدل أعلى، مما يسمح باستخدام الجهاز في ظروف قياس معقدة مثل المفاعلات ودرجة الحرارة والضغط والسوائل المسببة للتآكل قليلاً. سمات: 1. حجم الهوائي صغير وسهل التركيب؛ رادار غير تلامسي، لا تآكل ولا تلوث. 2.خالي تقريبًا من التآكل والرغوة؛ ولا يتأثر تقريبًا بالتغيرات في بخار الماء درجة الحرارة والضغط في الغلاف الجوي 3. زاوية الشعاع صغيرة، والطاقة مركزة، وقدرة الصدى عالية. تم تعزيزها مع تجنب التداخل. قياسات العلب الصغيرة. |
|
|
تطبيقات الصناعة
هوائيات قرنية عالية الجودة من الفولاذ المقاوم للصدأ ذات حجم صغير.
حوامل التثبيت أو التركيب بالشفة المصنوعة من الفولاذ المقاوم للصدأ 316L المضادة للانسكاب.
مقاومة للحرارة، سائل تآكل طفيف
نطاق التردد: قياس 26 جيجاهرتز.
المدى: 0-30م، الدقة: 3 مم
درجة الحرارة المتوسطة: -40~250 درجة
الضغط: {{0}}.1-4.0 ميجا باسكال
مقاومة للانفجار: EXIAIICT6؛ EXDIICT6،
وسط: سائل تآكلي قوي، بخار، فقاعات.
المدى: 0.1-100م
Connection: flange >رقم 50
درجة الحرارة: -40~130 درجة
الضغط: {{0}}.0 ميجا باسكال
الدقة: 1 مم
مادة الهوائي: PTFE، عدسة 42 مم.
الإخراج: 2 سلك/ 4-20 مللي أمبير قلب / 4 أسلاك / 4-20 مللي أمبير/rs485.
زاوية شعاع صغيرة
الطاقة المركزة
قدرة أقوى على مقاومة التداخل
التطبيق: المواد الصلبة، حاوية أو الغبار، التبلور السهل.
المدى: 70 متر
روابط العملية: شفة عالمية
درجة الحرارة المتوسطة: -40~250 درجة
الدقة: 15 مم
التردد؛26 جيجاهرتز
اعتماد تكنولوجيا الرادار ثنائية النواة المتقدمة دوليًا، قدرة معالجة أكبر، تصميم نظام أكثر موثوقية، أكثر من نواة، نظام أكثر استقرارًا.
تركيب جهاز قياس مستوى الرادار
تثبيت
دليل تركيب جهاز قياس مستوى الرادار
اختيار قطر الخزان 1/6 أو 1/4 للتركيب.
تجنب بيئة التثبيت ذات الاهتزازات القوية
الحفاظ على مساحة كافية
موضع التثبيت:
تبلغ المسافة من الخزان إلى موضع التثبيت 200 مم على الأقل. تضمن هذه المساحة الدنيا عدم وجود عائق في زاوية انبعاث الرادار.
تركيب جهاز قياس مستوى الرادار
قياس هوائي الرأس مع سطح المادة عموديا
سطح المادة كومة غير مستوية من الزاوية، يوصى باستخدام نوع الحافة ذات الزاوية العالمية، زاوية الحافة قابلة للتعديل لتلبية طلب الاختبار.
تركيب جهاز قياس مستوى الرادار
يجب أن يصل الهوائي إلى مقدمة الخزان / أعلى الخزان بمسافة لا تقل عن 10 مم.
اختيارات النماذج من تطبيقات مختلفة:
| نموذج | واي سي-RD801 | نموذج | واي سي-RD802 |
| طلب | غبار صلب وقوي وسهل التبلور | طلب | سائل تآكلي |
| تكرار | 6 جيجاهرتز | تكرار | 6 جيجاهرتز |
| يتراوح | 0-20m | يتراوح | 0-20m |
| دقة | ±10 مم | دقة | ±10 مم |
| هوائي | هوائي قضيب (PP/PTFE) | هوائي | هوائي قضيب (PP/PTFE) |
| ضغط | {{0}}.1~0.3 ميجا باسكال | ضغط | -0.1~01.6 ميجا باسكال |
| درجة حرارة | -40~130ºC | درجة حرارة | -40~130ºC |
| اتصال | الخيط/الحافة | اتصال | شفة |
| إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت | إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت |
| نموذج | واي سي-RD803 | نموذج | واي سي-RD803T |
| طلب | مع الضغط والسائل المتطاير | طلب | مع الضغط والسائل المتطاير |
| تكرار | 6 جيجاهرتز | تكرار | 6 جيجاهرتز |
| يتراوح | 0-35m | يتراوح | 0-35m |
| دقة | ±10 مم | دقة | ±10 مم |
| هوائي | هوائي قضيب (PP/PTFE) | هوائي | هوائي قضيب (PP/PTFE) |
| ضغط | -0.1~4 ميجا باسكال | ضغط | {{0}}.1~0.6 ميجا باسكال |
| درجة حرارة | -40~130ºC | درجة حرارة | -40~130ºC |
| اتصال | شفة | اتصال | شفة |
| إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت | إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت |
| نموذج | واي سي-RD902T | نموذج | واي سي-RD902 |
| طلب | سائل تآكلي | طلب | درجة الحرارة، مقاومة الضغط، التآكل الطفيف |
| تكرار | 26 جيجاهرتز | تكرار | 26 جيجاهرتز |
| يتراوح | 0-10m | يتراوح | 0-30m |
| دقة | ±5 مم | دقة | ±5 مم |
| ضغط | {{0}}.1~0.3 ميجا باسكال | ضغط | {{0}}.1~0.3 ميجا باسكال |
| درجة حرارة | -40~130ºC | درجة حرارة | -40~130ºC |
| اتصال | الخيط/الحافة | اتصال | الخيط/الحافة |
| إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت | إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت |
| نموذج | واي سي-RD903 | نموذج | واي سي-RD904 |
| طلب | غبار صلب وقوي وسهل التبلور | طلب | غبار صلب وقوي وسهل التبلور |
| تكرار | 26 جيجاهرتز | تكرار | 26 جيجاهرتز |
| يتراوح | 0-70m | يتراوح | 0-80m |
| دقة | ±15 مم | دقة | ±15 مم |
| ضغط | {{0}}.1~0.3 ميجا باسكال (شفة) | ضغط | {{0}}.1~0.3 ميجا باسكال (شفة) |
| {{0}}.1~4.0 ميجا باسكال (مسطح) | |||
| درجة حرارة | -40~130 درجة مئوية (نوع درجة الحرارة العالية 250 درجة مئوية) | درجة حرارة | -40~130 درجة مئوية (نوع درجة الحرارة العالية 250 درجة مئوية) |
| اتصال | الخيط/الحافة | اتصال | الخيط/الحافة |
| إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت | إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت |
| نموذج | واي سي-RD70 | نموذج | واي سي-RD70 |
| طلب | سائل، صلب | طلب | سائل، سائل تآكلي |
| تكرار | 500 ميجا هرتز -1.8 جيجا هرتز | تكرار | 500 ميجا هرتز -1.8 جيجا هرتز |
| يتراوح | 0-30m | يتراوح | 0-20m |
| دقة | ±10 مم | دقة | ±10 مم |
| هوائي | هوائي قضيب (PP/PTFE) | هوائي | هوائي قضيب أو هوائي كابل PTFE |
| ضغط | -0.1~4 ميجا باسكال (شفة) | ضغط | -0.1~4 ميجا باسكال (شفة) |
| درجة حرارة | -40~130 درجة مئوية (نوع درجة الحرارة العالية 250 درجة مئوية) | درجة حرارة | -40~130 درجة مئوية (نوع درجة الحرارة العالية 220 درجة مئوية) |
| اتصال | الخيط/الحافة | اتصال | الخيط/الحافة |
| إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت | إخراج الإشارة | 4-20 مللي أمبير، RS 485، هارت |
